Feb 14, 2018約 3 分

PICO (Arduino互換ボード)

#Arduino

本日(2018/2/13)、KickStarterで出資していたモノが届いたので、早速動かしてみた。 PICO: The world's smallest Arduino compatible board!

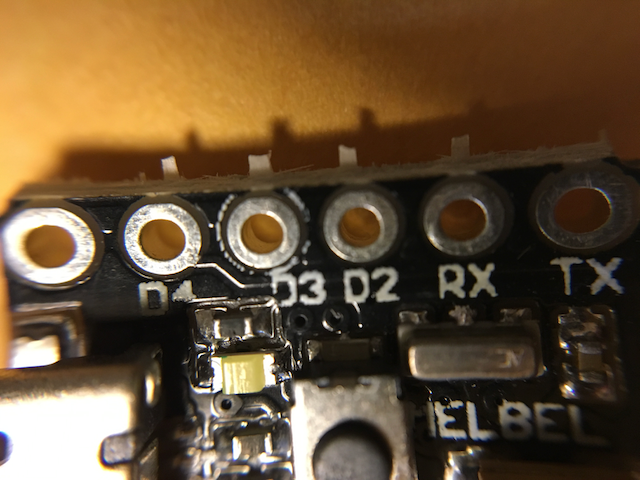

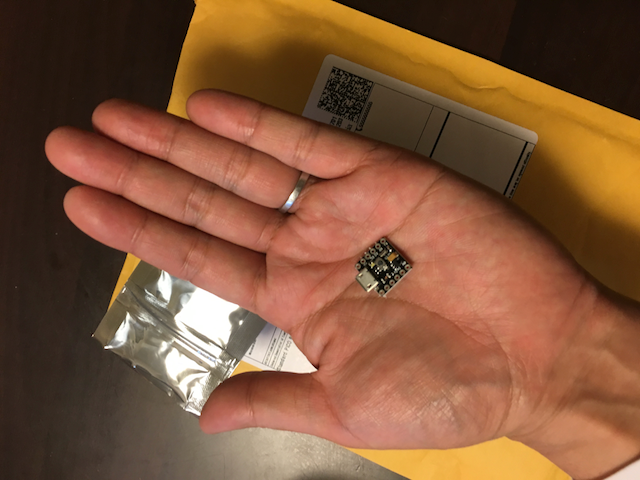

よくあるプチプチ付きの封筒米国から届いた税関申告書付きの封筒と、中の銀色静電防止袋に入ったPICOボード小さい！手のひらに載る極小のPICOボード、奥に黄色い封筒と銀色の静電気防止袋少々バリが目立つ。 PICOボードのピン穴周辺を拡大、D3・D2・RX・TX端子とバリが目立つ縁

とりあえず接続してシリアルモニターを有効にしていたら、こんなメッセージが(動画)

で、何か動かしてみようとしたときにボード設定に困ったものの、プロジェクトページの記載を見つけたので、Leonardoに合わせる。 PICOのブートローダーがLeonardo互換であることを示す仕様表

基本のBlinkスケッチ（プログラム）を動かして見たものの反応なし。光っているLEDはLED_BUILTINと違うの？

仕方なく適当に配線(PICO側はD3とGNDに配線)、以下のスケッチで動作確認。

#define LED 3

void setup() {
  pinMode(LED, OUTPUT);
  digitalWrite(LED, LOW);
}

void loop() {
  for(int i=0;i<255;i+=1)
  {
    analogWrite(LED, i);
    delay(10);
  }
  for(int i=255;i>0;i-=1)
  {
    analogWrite(LED, i);
    delay(10);
  }
}

動いた！(動画)
